Einweg Lichtschranke "Easy" Novoferm, auch für Smarthome
Art.Nr.: TM02049131332 LS Easy
Herstellerkennzeichnung: weitere Infos ☞ hier: Novoferm
EUR 75.00
75,00 EUR
inkl. 19 % USt
-
Lieferzeit: 2 - 3 Werktage
Lieferzeit : ☞ 2 - 3 Werktage
8 Artikel auf Lager
Produktbeschreibung
Einweg Lichtschranke "Easy" Novoferm, auch für Smarthome
Lieferumfang:
- 1 x Einweg Lichtschranke inkl. selbstfixierendem Montagebügel
- 2 x 10,5 Meter Verkabelung
- 16 x Klebe Pads
- 1 x Montageanleitung (siehe auch unten hier beim Artikel, PDF)
Technische Details:
- 10-30 V
- 2-Draht
- IP54
Die neue Lichtschranke von Novoferm bietet alles, um den Komfort zu erhöhen und das Tor noch sicherer zu machen.
- zuverlässige Erkennung von Hindernissen und Personen
- einfache Montage ohne Verschraubung
- selbsthaltende Konstruktion an der Sektionaltorzarge
- Vordefinierte Montageposition durch Lochung in der Zarge
- automatische Erkennung von Sender und Empfänger ohne Ausrichtung
- flexible Positionierung der Kabelführung
- einfach zu erreichende Anschlussklemmen an Novoferm-Antrieben
- automatische Erkennung der Lichtschranke durch den Antrieb
MONTAGE |
NovoPort® alle Modelle und Speed
Novomatic ab Typ 413 alle Modelle, ausser Akku und Solarversion
Novomatic Speed 573 S
Novomatic Strong 833 S
| Die neue Lichtschranke kann sehr schnell montiert werden. Die Position der Lichtschranke ist durch die Lochstanzung in der Torzarge vorgegeben. |
Mittels eines Federmechanismus in der Lichtschranke kann der Kopf leicht gezogen werden, wodurch die Lichtschranke an der Zarge festgeklemmt werden kann.
Die Verkabelung muss zu den Anschlüssen in den Antrieb bzw. zur Steuerung geführt werden. Hierzu gibt es an jeder Seite 10,5 Meter lange Kabel,
die mittels Klebesockel schnell und einfach an der Torperipherie entlang geführt werden können.
Den Anschluss an die Steuerung bzw. am Antrieb entnehmen Sie bitte der Betriebs- und Montageanleitung des jeweiligen Antriebes
bereits auf der BAU 2019 konnten wir die neue Lichtschranke für Garagentore an unseren Garagentorexponaten präsentieren. Das zunehmende individuelle aber auch normative Sicherheitsbedürfnis bei kraftbetätigten Sektionaltoren nimmt mit der Automatisierung stetig zu. Bei Torsteuerung mit einer App bzw. bei Nichteinsicht des Tores benötigt die Toranlage eine Lichtschranke, welche Hindernisse erkennt und den Schließvorgang automatisch unterbricht.
Ihre beantworteten Fragen zum Artikel!
Ich habe bei Ihnen eine Novoferm Easy Lichtschranke gekauft und möchte diese nun mit einer Novoport ii V5.1 in Betrieb nehmen. Leider habe ich dabei Schwierigkeiten. Können Sie mir helfen?
Was ich getan habe:

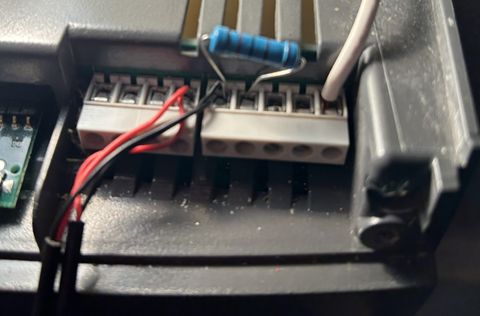

Brücke bei Anschluss H entfernt.
Brücke bei Anschluss G entfernt und durch einen 8k2-Widerstand ersetzt.
Die beiden roten Adern in die rechte Klemme von H.
Die beiden schwarzen Adern in die linke Klemme von G.
Versorge ich jetzt die Novoport wieder mit Strom, blinkt die 3.
Die grüne und die rote LED auf beiden Seiten der Lichtschranke leuchten.
Ich fahre dann zur oberen Position und drücke Oval. Damit blinkt die 4.
Ich fahre dann zur unteren Position und drücke Oval. Damit blinkt die 5.

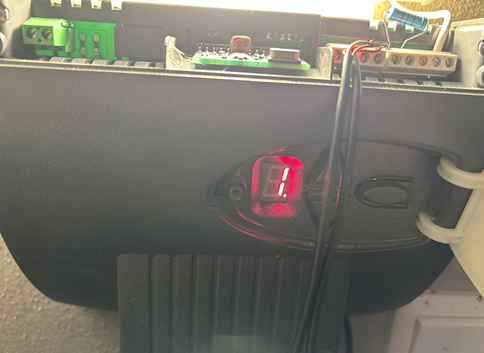

Ich drücke noch zweimal Oval und möchte die Abschlussfahrt vornehmen. Das geht jedoch nicht. Im Display erscheint dauerhaft die 1.
Können Sie mir helfen? Was mache ich falsch?
nach Rücksprache mit der Technik:
Bei NovoPort II gab es noch keine Überprüfung des Schlupftürkontaktes,
deshalb muss dein Kunde anstatt des Widerstandes bitte eine Brücke auf G einklemmen!
(also Widerstand raus – und Brücke rein!).
Dann sollte es laufen und Fehler 1 sollte verschwunden sein.
