Hersteller: Velux

Rollladen Momentfeder, Velux Lange Version F023

Art.Nr.: F023 Lang

Hersteller: Velux

44,00 EUR - 46,95 EUR
inkl. 19 % USt

Mengenrabatt

Anzahl Einzelpreis
1-1 46,95 EUR
2-2 -3 % 45,56 EUR
>= 3 -6 % 44,00 EUR
  • Lieferzeit ca. 5 Werktage Lieferzeit ca. 5 Werktage

  • Lieferzeit weniger als 5 Werktage, wurde bereits beim Lieferanten geordert



So können Sie bei uns zahlen


Bewertung: 4.9 von 5

Produktbeschreibung, (bitte lesen...)

Rollladen Momentfeder, Velux  Lange Version F023

Verwendung: für Velux Außenrollladen, SCL, SSL, SML 304 - 810 / M04 - U10, ab Velux Produktcode AI01B ( ab Baujahr 2000)
Passend ab Baujahr 2000 / der Rollladen bei Ihnen sollte so aussehen (zum vergrößern, Foto anklicken)
Rollladen Momentfeder, Velux Kurze Version F023

Passt nicht vor Baujahr 2000 / der Rollladen bei Ihnen sieht dann so aus (zum vergrößern, Foto anklicken)
Rollladen Momentfeder, Velux Kurze Version F023
für diesen Rollladen sind keine Ersatzteile mehr lieferbar (Hinweise zu evtl. Problemlösungen bei Rollladen vor Bj. 2000 finden sie hier PDF Datei

Federmechanismus für SCL (Kurbelbedienung), SML u. SMG (elektr.) und SSL (Solar) Velux-Rollladen
passend für alle Größen, außer bei den kleinen Dachfenstern mit einer Breite von 55 - 66 cm (Rahmenaussenmaß) ist diese Feder zu lang!
Bitte in diesem Fall die kurze Version bestellen:

Hinweis:
Diese ist meistens defekt, wenn der Rollladen sich nur noch teilweise (ca. 1/3) in Richtung AUF bewegen lässt, durch die defekte Feder wird der Rollladenpanzer nicht mehr sauber auf die Welle aufgerollt (gezogen) und verwirft sich oben im Topkasten, dadurch blockiert der Rollladen!

Bis zu dieser Fenstergröße, siehe Skizze (Maße) unten! benötigen Sie die kurze Version, alles was drüber ist, die Lange Version

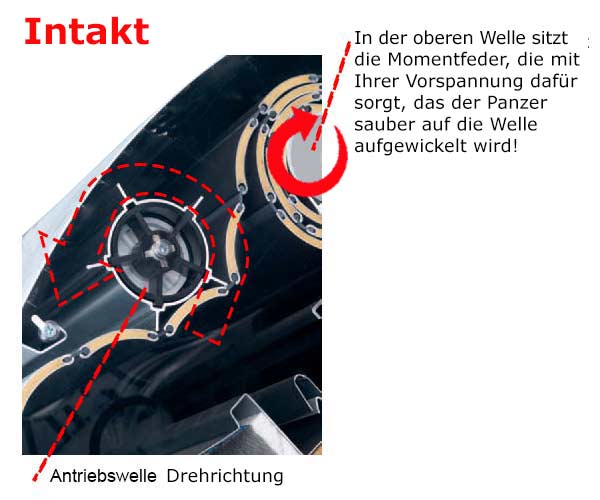

Momentfeder Funktionsweise

Momentfeder Defekt

Lieferumfang:
Lieferumfang Velux Momentfeder

...wie auf dem Foto zu sehen!
Momentfeder komplett, inkl. befestigten Kunststoffbuchsen am jeweiligen Ende
(das Kunststoff der Neuen Feder ist von besserer Qualität, so das die Feder von diesem nicht mehr abreißen kann. Bei den, von uns bisher seit ca. 2005 getauschten Federn hier vor Ort ist bisher keine mehr gebrochen)

  • Aluminium-Stab
  • Kunststofffixierung schwarz
  • 2 Stk. Neue Schrauben

*Montage Hinweis, benötigte Federspannung usw. können Sie hier vorab als (Pdf Datei) herunterladen!

Bit-Einsatz Torx TX-15 Länge 50mmOptional erhältlich Bit-Einsatz TX-15, Länge 50 mm, passend für die Tor-Schrauben beim Rollladen)

Sie kennen Ihren Fenstertyp nicht???
Eine Hilfestellung dazu gibt es hier

Video zum Artikel

Montage Video Hinweis zum Austausch der Feder beim Velux Rollladen



Montageanleitungen / Downloads / Pdf

Frage zu diesem Artikel stellen Alle beantwortete Fragen anzeigen

Gefragt am 13.10.2018

Bei meinem elektrischen Dachfenster ist die momentfeder gebrochen. Wie kann ich den Rolladen mit Motor nach oben bekommen? Das muss ich wohl um die momentfeder einbauen zu können?!
Wie Spanne ich die Feder anschließend.?


www.meurer-shop.de:

Bei einem elektrisch betrieben Velux Rollladen ist das aufrollen vom Panzer, bei einer defekten Feder, mit äußerster Vorsicht zu machen. Sollte nur von einem Fachmann durchgeführt werden!
Dazu muß oben der Topkasten geöffnet werden, den Rollladen nun elektrisch nach oben fahren, und den Panzer gleichzeitig mit den Händen sauber auf die Welle aufrollen. Dabei ist darauf zu achten sich nicht die Finger im Rollladen zu verklemmen!
Alternativ kann der Motor auch auf der gegenüberliegenden Seite abgeklemmt, gelöst und halb aus der Welle gezogen werden. Nun kann der Rollladen indem man den Motor komplett von Hand dreht, auch der Panzer nach oben gedreht werden
Alle weiteren Infos können Sie dem, bei diesem Artikel hinterlegten Montagehinweis (Pdf datei) entnehmen!

Gefragt am 26.05.2017

Sehr geehrte Damen und Herren, vielen Dank für die Zusendung der Momentfeder und die Anleitung! Der Einbau ist problemlos verlaufen.
Allerdings habe ich zu der Momentfeder ein in Folie eingeschweißtes Plastik-Teil inkl. zwei Schrauben erhalten. Ich habe keine Ahnung wozu das gedacht war.
Die Momentfeder ist eingebaut und funktioniert.
Nun weiß ich nicht, ob ich das zusätzliche Teil hätte irgendwo noch einbauen sollen oder ob ich es wegwerfen kann. Eine kurze Antwort wäre schön. Vielen Dank und beste Grüße, Frank


www.meurer-shop.de:

freut mich zu hören das der Einbau geklappt, und der Rollladen wieder funktioniert!

Die übrigen Teile im Kunststoffbeutel, sind für die Befestigung von der Alustange mit dem Großen weißen Ritzel vorgesehen

Bei deiner Reparatur muss aber weder die Alustange, noch das Kunststoffteil dazu getauscht werden (geht beides niemals kaputt)


Sie können diese Teile also getrost wegwerfen

Gefragt am 14.05.2017

Guten Abend ,
wir haben seit Längeren , das Problem , daß die Rollade an einem GLU 608 schwer hochzukurbeln war . Seit gestern springt die Rutschkupplung nur noch über . Ist evtl auch die Drehmomentfeder defekt ? Wenn ja , das Fenster ist von 1997 . Sind überhaupt noch Ersatzteile zu bekommen ?Über eine Info würde ich mich sehr freuen !!Mit freundlichen Grüßen Thomas


www.meurer-shop.de:

Für Velux Rollladen vor Baujahr 2000 sind keine Ersatzteile mehr lieferbar. Bei diesen Rollladen tritt aber auch dieser Defekt bei der Momentfeder nicht auf!

Als alternative haben wir eine kurze Übersicht zusammen gestellt um den Rollladen evtl. doch wieder gangbar zu machen!

Nachfolgend PDF Datei dazu:

Velux SCL Rollladen Baujahr vor 2000 Reparatur Hinweis Anleitung.pdf Velux SCL Rollladen Baujahr vor 2000 Reparatur Hinweis Anleitung.pdf



Gefragt am 09.01.2017

haben Sie noch weitere Bilder zum Rolladen?, ich komme mit dem Zusammenbau nicht mehr zurecht!


www.meurer-shop.de:

Hier sind weitere Fotos zum Velux Rollladen (komplett zerlegt) soweit muss der Rollladen aber niemals auseinandergebaut werden!

Gefragt am 01.11.2016

Guten Tag Herr Meurer und Dank für Ihre schnelle Antwort mit guter Anleitung!
Ich musste wegen des vielen Regenwetters bei uns länger warten, bevor ich mit den Anleitungen von Ihnen aufs Dach steigen konnte.
Gestern passte (zunächst) das Wetter.
Als ich den Kasten geöffnet hatte, und das kleine untere Zahnritzel heraus genommen hatte, ließ sich das große weiße Zahnrad leicht drehen, also Feder (von der Kunststoff-Glocke) abgebrochen!?
Mit der Fernbedienung gelang es mir, den Rolladen zunächst ganz ab zu wickeln und dann wieder sauber auf zu wickeln; mit Unterbrechungen im Lauf, weil ich immer meine Finger zwischendurch in Sicherheit bringen musste.
Das große weiße Zahnrad ließ sich leicht mit der Achse daran herausziehen, nur die graue Kunststoff-Glocke widersetze sich meinen Bemühungen, sie mit einer Spitzzange zu packen und heraus zu ziehen, die Zange rutschte lieber ab, die Glocke sitzt fest in der Aufwicklel-Welle.
Gibt es einen Trick, dabei, wo fassen Sie mit (welcher) Zange an, um die Glocke heraus ziehen zu können??
Inzwischen drohte ein Regenschauer - da kam ich auf die Idee, die bisherigen Einzelteile zu sichern und den ganzen Kasten (mit dem aufgewickelten Rolladen zu demontieren und vom Dach zu nehmen.
Unten mit dem offenem Kasten auf dem Tisch und vor dem Regen geschützt fiel mir auf, dass möglicherweise schon jemand vor mir den Kasten geöffnet hatte und einige Schrauben durch andere ersetzt hatte:
die zwei langen Torx15 Schrauben zum lösen des Deckels waren auf einer Seite durch eine kürzere Schraube mit Kreuzschlitz ersetzt worden.
Die Anordnung der Ritzel war bei mit auch anders?



Auf Ihren Bildern stehen die kleinen Ritzel auf einer Linie senkrecht übereinander?!


www.meurer-shop.de:

Ist schon Richtig so, es handelt sich um einen elektr. Betriebenen Rollladen, bei diesem ist der Aufbau vom Seitendeckel anders, weil die Übersetzung zur Kurbel entfällt.








Kunde nochmal:

Beim Versuch, die Kunststoffglocke heraus zu ziehen habe ich die Spitzzange an den Stegen zwischen dem Inneren und äußeren Ring angesetzt, bin aber meistens abgerutscht, ohne dass sich die Glocke bewegte.

Ich habe es auch innen an den Seiten der Vierkant Hülse versucht.

Wenn nicht die Funktion des Rolladens über Jahre gegeben wäre, würde ich meinen, ich hätte ein anderes Modell oder der Rolladen wäre falsch zusammen gesetzt gewesen?


[Alois Meurer schreibt:]

Der Rollladen passt so wie er ist, jedoch hat sich durch den weiteren Betrieb bei gebrochener Momentfeder, eben dieser Trichter in der Welle festgefressen.

Heißt: der Trichter hat eine halbrunde Nut,  die Welle hat einen halbrunden Steg an einer Stelle Innen, durch den weiteren Betrieb hat sich der Trichter gewaltsam verdreht und die halbrunde Nut und der halbrunde Steg stimmen nicht mehr überein.

Dadurch hat sich der Trichter in der Welle verklemmt, Sie müssen somit den Trichter inkl. Aluwelle  soweit herausziehen bis Sie die Aluwelle gerade sichtbar ist (nicht weiter! Sonst rutscht Sie aus dem geneüberliegenden Lager.)

Nun ebenfalls den Trichter mit Spitzzange oder ähnl. Soweit drehen das diese die Punkte (NUT und STEG) wieder passen, jetzt lässt er sich ohne weiteres Mühelos entfernen.

Vom Trichter können auch ruhig ein Paar Ecken wegbrechen, dieser wird eh nicht mehr benötigt…




Kunde nochmal:

Leider ist dies mein Erster,

Die Verbindungsstange zwischen den beiden Seiten, die den Deckel vorne wohl festhält,

kam mir beim Öffnen des Deckel entgegen.

Wird diese Stange beim verschließen des Deckels zunächst ohne Deckel zwischen den beiden Seitenteilen angeschraubt(mit den beiden langen Torx15 Schrauben,

oder wird die Stange mit den beiden aufgesetzten Kunststoff-Formstücken vor dem Aufsetzen des Deckels in dessen vorderen Falz (irgendwie eingesetzt??

Können Sie mir die Montage des Deckels bitte erläutern.

[Alois Meurer schreibt:]

Die Alustange wird vorher mit den beiden Kunststoffteilen am Deckel befestigt, siehe Fotos:








Gefragt am 02.10.2016

für Velux GGL 3060 Größe S10 114x160 cm und GGL 30 60 20 Intergra Elektrofester Größe F04 66x98 cm Baujahr 2003 brauche ich jeweils eine Momentfeder F023.
Brauche ich dann für das kleine Fenster (F04) die kurze Version ? Wie schnell ist die lange Version für das große Fenster lieferbar?


www.meurer-shop.de:

- für das S10 Fenster benötigen Sie die Lange Version:

- für das F04 Fenster benötigen Sie die Kurze Version::

auch wenn die Bezeichnung 206 wäre benötigen Sie die kurze Version, Buchstabe F und C sowie 2 und 1 am Anfang der Fensterbezeichnung gleich 66 cm  Rahmenaussenmaß bzw. kleiner wird immer die kurze Version benötigt, weil die lange einfach nicht in den Rollladen passen würde, ist dann eben zu Lang...


beide Versionen sind zwischenzeitlich sofort lieferbar!

Gefragt am 13.10.2015

bevor ich mich in den nächsten Wochen an die Auswechslung der Momentfeder (= falls diese wirklich kaputt sein sollte) bei meinem Velux-Dachfenster-Rollladen mache habe ich vorab eine Frage an den Fachmann: Kann man die Momentfeder eigentlich auch bei komplett ausgerolltem Rolladen einbauen oder muss der Rollo vorher immer erst aufgerollt werden?


www.meurer-shop.de:

Die Momentfeder sollte erst bei einem sauber aufgerolltem Rollladen ausgetauscht und gespannt werden, heißt den Rollladenpanzer (nachdem der Top-Kasten oben geöffnet ist) mit bei Hilfe einer zweiten Person die den Rollladen per Kurbel oder bzw. Fernbedienung bedient, mit beiden Händen sauber auf die oberer Welle komplett aufrollen.

Die Federspannung ist beim ausgerollten Rollladenpanzer zu groß, außerdem wüsste ich auch nicht die benötigte Federspannung in dieser Position.

Sie schreiben „falls diese wirklich kaputt sein sollte!“

Dies sollten Sie auf jeden Fall vorab überprüfen, bevor Sie den Rollladen weiter zerlegen.

Einen kaputte Momentfeder erkennen Sie zuverlässig daran, indem Sie den Deckel oben am Rollladen durch lösen der beiden Schrauben rechts und links (siehe Montagehinweis) öffnen und dann sehen können, das der Rollladenpanzer bei Aufwärtsbedienung nicht sauber auf der oberen Welle aufgerollt wird.

Gefragt am 03.02.2015

Frage zur Montageanleitung. Auf der Seite 1 (Bild unten Rechts) sind 2 kleine Zahnräder abgebildet!Bei meinem Rollladen gibt es nur das kleine Zahnrad wo der rote Pfeil hin zeigt.


www.meurer-shop.de:

dann haben Sie einen elektr. Rollladen SML oder Solarrollladen SSL, die Fotos für den Montagehinweis sind von einem manuell bedienten Kurbelrollladen SCL gemacht worden.

Da zusätzliche Ritzel führt zum Kurbelgestänge, diese wird bei einem Rollladen mit Motorantrieb nicht benötigt, weil die Welle direkt durch den Motor angetrieben wird.

Gefragt am 22.10.2014

hallo, wir haben das velux GPU S06 0059 (fenstergröße ca 100 x 100)
rollade SCL 0000 14 AK 04 K77, passt die lange feder, da sie ja nur 610mm lang ist?


www.meurer-shop.de:

ja die Feder passt!

Diese wird in allen Velux Rollladen (Baujahr. 2000 – 2012)  verwendet, nur bei den kleinen Dachfenstern bzw. Rollladen (unter 66 cm, Rahmenaussen Maß) muss die kurze Version verwendet werden, weil hier die Lange Version eben zu lang ist!!!

Gefragt am 20.08.2014

mein VELUX-Dachfenster ist ca. 20 Jahre alt (Baujahr VOR 2000), Rollade bewegt sich beim Kurbeln überhaupt nicht mehr. Kann dies auch auf die Momentfeder zurückgeführt werden? Wenn ja, gibt es Ersatzteile für solche Fenstermodelle?


www.meurer-shop.de:

eigentlich sollte sich der Rollladen, zumindest wieder nach unten Kurbeln lassen.

Es kann aber auch sein das sich die Lamellen im Kasten so verkantet haben, das weder weiter auf, noch weiter Richtg. zu funktioniert. Um dies jedoch feststellen zu können, muss zumindest der Topkasten oben am Rollladen geöffnet werden, so das der Panzer auf der Welle sichtbar ist.

Sollte der Rollladenpanzer oben korrekt auf der Welle aufgewickelt sein, ist ein Defekt der Momentfeder ausgeschlossen. Dann sollte der Rollladen demontiert werden, und die Durchführung vom Kurbelgestänge (Fensterrahmen Innen / zum Rollladen nach außen) auf Fehler überprüft werden.

Für Rollladen vor Bj. 2000 sind leider keine Ersatzteile mehr lieferbar!
