Netzteil Velux Integra Elektro Dachfenster

Art.Nr.: Netz Int V21

129,35 EUR
inkl. 19 % USt

  • Lieferzeit: 2 - 3 Werktage Lieferzeit: 2 - 3 Werktage
  • Lieferzeit : ☞ 2 - 3 Werktage
  • Gewicht 1 kg


Zahlungsweisen

Apple Pay Vorkasse Bezahlung im Geschäft mit Kreditkarte

Bewertung: 4.9,5 von 5

Fragen


Gefragt am 11.06.2020

Auf der Fernbedienung erscheint "Kein Kontakt" und das Fenster reagiert nicht mehr!


www.meurer-shop.de:

Beschreibung zur Fehlerbeseitigung, die uns freundlicherweise von einem Kunden zu Verfügung gestellt wurde. Vielen herzlichen Dank dafür!

Hatte gestern dann endlich wieder die Möglichkeit an meinem Dachfenster zu arbeiten und mit dem neuen Trafo funktioniert wieder alles einwandfrei.
Ich fassen nochmal zusammen was ich gemacht habe.
Symptom:
• Auf der Velux Fernbedienung erschien "Kein Kontakt" und das Fenster hat nicht mehr reagiert
Ansatz 1:
• Nach suchen in diversen Foren habe ich den Hinweis gefunden, dass der Motor einen Schaden haben könnte.
• Gerüst organisiert (Fenster ist im Treppenhaus bein 6.5m Höhe eingebaut :-)) und aufgebaut
• Reset Taste am Motor betätigt, Motor fährt rein
• Fernbedienung zeigt "Normalen Zustand", allerdings nur für 10Minuten, danach "Kein Kontakt"
• Reset Taste am Motor wieder betätigt, keine Reaktion mehr
• Zugang zu den verbauten Elektrokomponenten verschafft und Messungen durchgeführt.
o Eingangsspannung = 230V
o Ausgangsspannung Trafo = 18,7V
o Eingangsspannung am Motor anliegend
o Am Motor gerochen (hört sich lustig an, aber wenn Elektronik verbrennt, dann riecht man es!) = nichts auffälliges
o Motor geöffnet, Innenleben begutachtet = optisch OK, manuelle Funktion = OK
• Vermutung, Motor hat bei Reset seinen letzten Atemzug getan und das Zeitliche gesegnet.
• Alles wieder ausgebaut, damit das Fenster geschlossen werden kann
Lösungsversuch 1:
Motor im Internet gesucht und bei Meurer bestellt
• Motor eingebaut, Reset betätigt (um Test-Routine zu starten), keine Reaktion, weiterhin "Kein Kontakt" auf der Fernbedienung
Ansatz 2:
• Da ich jetzt die Meurer Seite gefunden hatte, habe ich dort weiter gesucht und beim Trafo den Hinweis gefunden das ein neuer Trafo 19,26V Ausgangsspannung hat.
• Vorgang mit Meurer geteilt und Bestätigung erhalten, das der Trafo eine Mögliche Ursache sein könnte.
• Neuen Trafo auf Meurer bestellt und zügig erhalten
• Wieder Gerüst organisiert (wegen der momentanen Wetterlage umständlich und langwierig) und aufgebaut.
• Trafo eingebaut, Ausgangsspannung = 19,28V
• Alten Motor wieder eingebaut
• Reset betätigt, Motor geht in Testbetrieb
• Kabelmanagement durchgeführt
• Fenster wieder über Fernbedienung in Betrieb genommen
• Seid dem funktioiert wieder alles einwandfrei!!!

Danke für die schnelle Hilfe und die Ersatzteile.
Karsten

Gefragt am 06.05.2020

Hallo,
Ich habe ein GGU S06 und meine Fernbedienung hat vor einiger Zeit angefangen, sporadisch, den Kontakt zum Fenster zu verlieren.
Am Trafo liegt volle 230V an, Trafo Ausgang wurde mit 18.7V gemessen. Ich bin davon ausgegangen, dass der Motor einen Schaden hat, da er beim Betätigen der RESET Taste nicht in den Prüf-Modus (Rein-Raus) geht.
Ich habe bei euch einen Ersatzmotor bestellt und eingebaut. Der regt sich aber bei Betätigung der RESET Taste auch nicht.
Ist hier der Trafo defekt und die Ausgangsspannung mit 18.7V zu niedrig?
Gruß Karsten


www.meurer-shop.de:

Ein Neues Netzteil hat eine Ausgangs Spannung von ca. 19,26 Volt, evtl. ist die Leistung von deinem Netzteil zu gering?
Bei einem Reset sollte der Motor auf jeden Fall funktionieren, für alle weiteren Funktionen ist das vorhanden sein, vom Magnet für T-Verschluss an der richtigen Position vom Motor wichtig.
Ich würde es einfach mal mit einem Neuen Netzteil versuchen!
Je nachdem was dann nicht benötigt wird, kannst ja dann wieder zurück senden!
Eine Info dazu, nachdem der Fehler gefunden wurde, wäre nicht schlecht, könnte dann hier mit ergänzt werden, und ist somit auch eine Hilfe für andere User.

Gefragt am 15.09.2019

Guten Tag. Unser Veluxfenstermotor wurde auf einen neuen Funkantrieb umgestellt, der Infrarotsensor WCM 531 ist seither ohne Funktion. Der Innenrollo RML wurde seinerzeit stillgelegt, lt. Fa. Velux ist er nicht mehr steuerbar. Ich habe nun ein 24-Volt Netzteil mit 0,5 Ampere probeweise an die Kabelenden des Innenrollos angeschlossen, je nach Polarität lässt sich das Rollo hoch bzw. runterfahren. Könnte ich das Netzteil 3UC A01 verwenden? Ich kann die Installation in der abgehängten Decke unterbringen, bin also nicht auf den Platz im Dachfenster angewiesen. Falls möglich, wie wäre eine Ansteuerung möglich? Eine TaHoma-Box haben wir und steuern so den io-Fenstermotor.
Besten Dank, Frank


www.meurer-shop.de:

Sie können diesen elektr. Velux Innen Rollo nur noch mit einem seperaten 24 Volt Netzteil 1,0AmH mit Polumkehr betreiben.
Das Velux Netzteil können Sie dafür nicht verwenden, an dem 24 Volt Ausgang vom Velux io Netzteil werden zusätzlich digitale Signale übertragen!
Bei Anschluss von einem nicht kompatiblen Velux Io HOME Produkt werden diese Signale gestört....

Gefragt am 04.04.2019

Guten Morgen,
Ich sollte das Produkt von Ihrer Website kaufen Velux 3 UC A01 EU, type 869030-01.
Zwei Fragen: Versenden Sie nach Italien?
Auf dem Modell, das ich heute habe, wird berichtet: 48AT11KA während auf dem, was Sie auf dem Bild haben, ist der: 338D08KA, sind sie gleich?
Wie Sie sehen, bin ich mit Ihrer eigenen Sprache nicht so gut, ob wir Englisch für mich verwenden können, ist besser.
Danke & Grüße


www.meurer-shop.de:

Good day,
The number 48AT11KA you mentioned calls the year of construction!
Velux Code AT11 = 2007 November.
On our older photo is the number 33BD08KA
Velux Code: BD08 = 2014 August
But you will get a new year of construction from us!
The spare part itself, but is always the same, so it fits

Shipping to Italy is possible
The shipping costs are 16,95 €

Gefragt am 19.03.2019

Hallo,
ich habe einen Fenster Motor (3MG A01 WW),elektrische Rollo (ist an der "Verteilerdose" Fenster Motor angeschlossen) und ein Netzteil (3UC A01 EU) verbaut. Seit einiger Zeit lässt sich das Rollo über die Fernbedienung KLR100 nicht mehr bedienen. Es steht am Display "keine Verbindung zum Produkt". Ein erneutes einlernen des Motors und Rollo hat nichts bewirkt. Einen Tag lang konnte das Rollo trotz immer wieder aufscheinender Fehlermeldung bedient werden (nur ganz runter oder ganz rauf), mittlerweile funktioniert das Rollo wieder nicht. Das Fenster lässt sich aber ohne Probleme bedienen.

Ist die Verteilerdose am Motor wirklich nur eine Verteilerdose oder hat sie irgend eine Steuerung verbaut? Vom Netzteil kommt ja nur ein 2 poliges Kabel für die Spannungsversorgung.
In ihrer Produktbeschreibung vom 3UC A01 EU steht: (in dem Netzteil ist auch die elektronic zur Erkennung von io home Produkte verbaut)

Welches Ersatzteil muss ich bei ihnen bestellen damit ich das Rollo wieder zum Laufen bringe.
Vielen Dank im Voraus
Jürgen


www.meurer-shop.de:

Zu Ihrer Fehlerbeschreibung könnte einer der beiden Komponenten defekt sein, sowohl der Motor vom Rollladen, wie auch das Netzteil.
Da Sie aber schreiben der Rollladen Motor hat sich zuletzt nur komplett Auf bzw. zufahren lassen (ich gehe davon aus das ein Stoppen nicht möglich war) liegt mit hoher wahrscheinlich ein Fehler im Netzteil vor!
Dieses Netzteil wird mit einer Steckerfertigen Zuleitung von ca. 5 Meter ausgeliefert, und kann somit zu Testzwecken erstmal provisorisch angeschlossen werden, so das Sie dieses wieder zurück senden können, wenn der Fehler sich damit doch nicht beheben lässt.

Gefragt am 07.10.2018

hallo, ist dieses netzteil für das modell GGU M08 geeignet?


www.meurer-shop.de:

Ja!, dieses Netzteil kann bei diesem Fenster passend montiert werden.

Gefragt am 26.07.2018

Hallo !
Habe einen Rollo sml-K--0000S und eine Fernsteuerung KUX 100.
Ich dachte das funktioniert so zusammen.
Hab's aber nicht geschafft, daß sich der rollo bewegt.
Gibt es einen trick (oder anleitung) zum Einlernen?
Danke schon mal für die antwort.
Grüsse Wolfgang Hahn
Netzteil 3UC A01 EU (Trafo) mit integrierter Steuerung und io. Funkempfänger für Velux Elektro Dachfenster (INTEGRA)


www.meurer-shop.de:

Hallo, wir haben leider zur Zeit kein Netzteil 3UC A01 EU auf Lager. Diese kommen erst wieder nächste Woche. Ich melde mich dann sobald diese von Ihnen beschriebene Konstallation hier live geprüft wurde

Gefragt am 19.06.2018

Hallo,wir haben ein GGL M08 integra Dachfenster von Velux. Da das Fenster in ca 3,5m Höhe ist, wurde beim Einbau 2004 ein Fenstermotor inkl. Regensensor und Rolladen eingebaut. Dazu wurde eine integr IR Steuereinheit Infrarot mit blauer Led WCM 531 und Mehrkanal Handsender WLR 100 50 verbaut. Soweit die Fakten.Seit letztem Jahr spinnt das Fenster nun des öfteren. Manchmal gehts und dann wieder nicht. Hatte in einem Forum nun gelesen, dass es sich bei den Symptomen wahrscheinlich um die Schaltbox WCM 531 handelt, welche defekt sei. Nun meine Frage: kann ich die netz int21 v als Ersatz verbauen? Ich habe nur noch nirgendwo auf den anderen Komponenten das \"io\" Zeichen gesehen.Oder gibt es sonst noch eine Möglichkeit das Fenster wieder zu automatisieren!MfgMichael


www.meurer-shop.de:



Das Netzteil
(Netzteil Velux Integra Elektro Dachfenster) können Sie als Ersatz für ein Defektes Netzteil bei Ihrer Anlage benutzen

Wenn jedoch die Schaltbox defekt ist, wird dies auch keine Abhilfe schaffen, Die Schaltbox ist nicht mehr als Ersatzteil lieferbar!


Sie können jedoch das oben genannte Netzteil mit einem Neuen Motor inkl. Regensensor für Ihr Dachfenster, sowie einen Neuen elektr.Motor für Ihren Rollladen verwenden


Zur Ansteuerung der Neuen Funkmotoren aus dem aktuellen Sortiment, benötigen Sie dann entweder:

2 x Velux 1 kanal Funk Handsender für jedes Produkt eine!

oder 1 x das Velux KLR 200 Controlpad, für bis zu 200 Produkte


Einen Defekten Infrarot Handsender Ihre alten Anlage, könnten Sie durch einen alternativen Ersatz Infrarot Handsender ersetzen


Gefragt am 01.04.2018

Sehr geehrte Damen und Herren,ich habe das Fenster Velux GGL406 mit dem Elektromotor WMG5000103 eingebaut (Baujahr 1991). Kann ich für diesen Motor das Netzteil 3UCA01EU einsetzen? Vielen Dank M.f.G Kapfhammer


www.meurer-shop.de:

Leider Nein, dieses Netzteil passt nicht zu Ihrem Motor. Die Netzteile bzw. Steuerungen zu diesem Motor werden seit Anfang 2018 nicht mehr als Ersatzteile verkauft, bzw. sind nicht mehr lieferbar.

Gefragt am 07.01.2018

Mein Velux Dachfenster lässt sich elektrisch nicht mehr öffnen oder schließen.Die Fernbedienung sieht das Fenster nicht mehr. Auch nicht nach einem Reset, deswegen vermute ich, dass das Netzteil defekt ist.Es gab neulich ein Blitzeinschlag in unserem Dorf und ich vermute, dass dadurch die Elektronik kaputtgegangen ist. Am 24V DC gibt es keine Spannung. Selber habe ich keine 24V Einspeisung um prüfen zu können, ob der Motor womit die Kette angetrieben wird, es noch tut.


www.meurer-shop.de:

Nach einem Spannungsschaden und fehlender 24 Volt Spannung am Ausgang, sollte dieses Netzteil ersetzt werden, um die Funktion wieder herstellen zu können!

Nachricht vom Kunden 1 Woche später: "vielen Dank. Das Netzteil habe ich heute ausgetauscht und die Funktion ist wieder herstellt. Viele Grüße aus Cuxhaven,"

Gefragt am 25.09.2017

Guten Tag,
nach Messung ist mein Netzteil defekt. Das Netzteil und die Bedienung sind ca aus 1995. Das Fenster hat die Bezeichnung Integra GGUM06005920 Type 46AN9T
und das Netzteil ist ein WCM 53151 Type 869000-01. Funktinoniert die Type 869030-01 bei meinem Fenter auch?


www.meurer-shop.de:

Gerade getestet! Ja das Netzteil kann als Ersatz verwendet werden...

Bitte beachten: hierbei muß jedoch der Stecker vom alten Defekten Netzteil abgetrennt, und am neuen Netzteil angeklemmt werden.



Diese Arbeiten, sowie den kompletten Austausch sollte nur von einer Elektro Fachkraft durchgeführt werden!


Gefragt am 13.07.2017

nach Messung ist unser Netzteil defekt. Das Fenster ist ein GGU P06 aus den jahr 2004. Auf den Aufkleber des Netzteiles steht Type 869000-01 WCM 531 51. Ich sehe kein io homecontrol Logo. Kann ich das hier angezeigte von Ihnen, auch verwenden?


www.meurer-shop.de:

Ja das Netzteil kann als Ersatz verwendet werden, hierbei muß jedoch der Stecker vom alten Defekten Netzteil abgetrennt, und am neuen Netzteil angeklemmt werden.

Gefragt am 18.10.2016

Wollte nachfragen ob dieses Netzteil für alle Velux Elektrofenster passt!
Hab ein GGU aus 2009 und denke dass der Trafo defekt ist. (Fernbedienung wird nicht erkannt und bei drücken des Programmierknopfes bewegt sich nichts.)


www.meurer-shop.de:

wenn bei Ihnen dieses Netzteil verbaut ist, und es das io homecontrol Logo hat, passt es auch.

Evtl. einfach mal überprüfen ob am Ausgang vom Netzteil noch Strom anliegt.

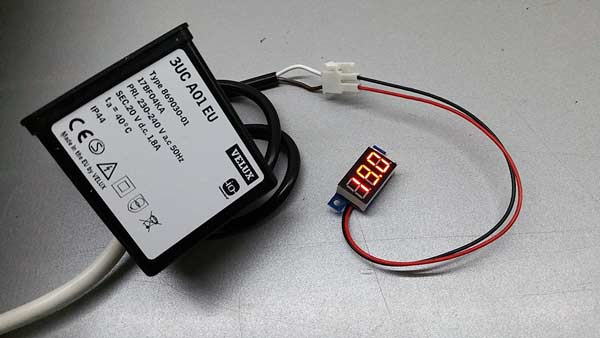

Nachfolgendes Foto, gemessen bei einem intakten Velux Netzteil ergibt eine Ausgangsspannung von 19 Volt





Der Mini Digital Voltmeter LED 3,3 - 30 Volt Mini Digital Voltmeter LED 3,3 - 30 Volt Akku Spannung Messenzum überprüfen vom Velux Integra Netzteil ist auch bei uns im Shop erhältlich!

Frage zu diesem Artikel stellen Zurück zum Produkt

Produktbeschreibung

Netzteil 3UC A01 EU (Trafo) mit integrierter Steuerung, Velux "io" home kompatibel, für Velux Elektro Dachfenster (INTEGRA)
auch kompatibel mit Velux Motoren , 3MG A01 WW, 3MG A02

Ersatz auch für Art-Nr. 869000 bzw 869030.

Hinweis: nicht kompatibel mit: dem Motor 3MG B01 WW


Lieferumfang:

  • 1 Stk. Netzteil inkl. Netzzuleitung wie auf dem Foto zu sehen
    (in dem Netzteil ist auch die elektronic zur Erkennung von io home Produkte verbaut)

- kann zur Ansteuerung von 3 Produkten verwendet werden:

1 x Velux KMG 100 Elektro Fenstermotor io-control und auch 3MG A01 Fenstermotoren mit Infrarot Bedienung

1 x Velux SML Elektro Außenrollladen io-control und Infrarot

1 x Velux Beleuchtung KRA 100 io

oder:
1 x Velux Innen Zubehör elektrisch bedienbar
oder
1 x Velux MML Elektro Außenmarkise

io = io-homecontrol

es können Produkte verwendet werden die noch per Infrarot Fernbedienung bedient werden, oder per Funk mit io Logo



HINWEIS:
es kann immer nur 1 Motor der gleichen Baureihe betrieben werden!
Funktionieren würde z.B.:
1 x KMG Fenstermotor, 1 x SML Rollladenmotor und 1 x elektr. Innenzubehör (Rollo, Jalousie etc.) oder Beleuchtung KRA 100

Nicht funktionieren würde: 2 x KMG Fenstermotor, 1 x SML Rollladenmotor
Der zweite KMG Fenstermotor würde von der Funkfernbedienung nicht erkannt, und könnte somit auch nicht angesteuert werden.

Nicht funktionieren würde:
sämtliche elektr. Velux Produkte, ohne das ein Fenstermotor an erster Stelle mit Strom durch dieses Netzteil versorgt wird.
weitere elektr. Velux Komponenten können nur an der Verteilerdose vom Motor angeschlossen und bedient werden.
Wenn kein Fenstermotor vorhanden ist, der durch das Integra Netzteil mit Strom versorgt wird, werden auch keine anderen elektr. Velux Produkte erkannt (von der Fernbedienung gefunden)
Ein alleiniger Anschluss von einem SML Rollladen ist dadurch nicht möglich

Technische Daten:

  • 3UC A01 EU
  • PRI. 230-240 V a.c. 50Hz
  • Sec. 20 V d.c. 1,8 A
  • IP 44
  • Io homecontrol

passend auch als Ersatz für:

ACHTUNG
Für Velux Integra Dachfenster der Neuen Generation ab Baujahr 2013 (V22) Velux Baujahr Produkt Code: BC muss nachfolgendes Netzteil verwendet werden:
→Netzteil Velux Integra Elektro Dachfenster ab 2013 (V22)
