Bei Kunststofffenster:
Typenschild im Abdeckkasten der Verschiebemechanik, sichtbar oben bei angehobenen Flügel.
Bei älteren Braas Dachfenster haben sich diese Aufkleber sicherlich abgelöst und liegen in der Mechanik.
Wenn also kein Typenschild sichtbar ist, nehmen Sie eine Leiter zur Hand und sehen oben in der Mechanik nach.
Dort liegt das abgelöste Typenschild evtl. als ein silbernes kleines zusammengerolltes Papier, darauf steht die Typenbezeichnung.
Hinweis: Bezeichnung Wohndachfenster Fabrikat Braas bis 12/1997 - danach laufen die Fenster unter der
Bezeichnung Delta-Wohndachfenster, System Braas.
Alle Maßangaben beziehen sich auf "Flügelrahmen innen"
siehe nachfolgende Skizze!
"gemessen wird am Fensterflügel,
von innen an der Scheibe, Breite und Höhe!"
- Braas/Delta Atelier Dachfenster Bj. 1991-2000
- Braas Atelier (BA) Bj. 1991-1997, unten an der Bedienungsstange Braune oder Graue
Verschlussteile aus Kunststoff, ab Bj. 1997 laufen diese Fenster unter der Bezeichnung:
Delta Atelier, System Braas .
- Delta Atelier (DA) Bj. 1997-2000, unten an der Bedienungsstange Graue Verschlussteile aus Kunststoff
| Braas/Delta-Atelier Fenster DA/BA Baujahr:1991-2000 Typ: |
"Flügelrahmen Innen" Maße |
| DA u. BA 55/80 | (BxH) 470x690 mm |
| DA u. BA 55/110 | (BxH) 470x990 mm |
| DA u. BA 70/110 | (BxH) 620x990 mm |
| DA u. BA 70/140 | (BxH) 620x1290 mm |
| DA u. BA 85/110 | (BxH) 770x990 mm |
| DA u. BA 85/140 | (BxH) 770x1290 mm |
| DA u. BA 100/110 | (BxH) 920x990 mm |
| DA u. BA 100/140 | (BxH) 920x1290 mm |
| DA u. BA 115/110 | (BxH) 1070x990 mm |
| DA u. BA 115/140 | (BxH) 1070x1290 mm |
| DA u. BA 135/140 | (BxH) 1220x1290 mm |

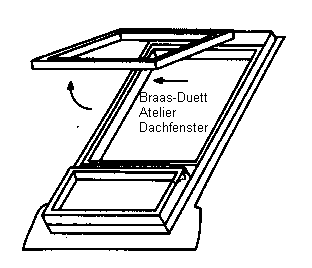

| DA u. BA Duett 70/140 + 70/60 | (BxH) 620x1290 + 620x440 mm |
| DA u. BA-Duett 115/140 + 115/60 | (BxH) 1070x1290 + 1070x440 mm |
AF 86 Atelier Fenster Baujahr: 1986-1991
Merkmale: Dichtung am Fensterrahmen befestigt. Schließplatte mit roter Knopfschraube.
Bei Baujahr vor April 1989 keine Durchführung (Bohrung ) unten am Flügel für Kurbelstange vorhanden.
bitte bei Bestellung mit angeben, wenn diese Bohrung nicht vorhanden ist!
| Typ | "Flügelrahmen Innen" Maße |
| AF86, 55/93 | (BxH) 470x690 mm |
| AF86, 55/123 | (BxH) 470x990 mm |
| AF86, 70/123 | (BxH) 620x990 mm |
| AAF86, 70/153 | (BxH) 620x1290 mm |
| AF86, 85/123 | (BxH) 770x990 mm |
| AF86, 85/153 | (BxH) 770x1290 mm |
| AAF86, 100/123 | (BxH) 920x990 mm |
| AAF86, 100/153 | (BxH) 920x1290 mm |
| AF86, 115/123 | (BxH) 1070x990 mm |
| AF86, 115/153 | (BxH) 1070x1290 mm |
| AF86, 130/153 | (BxH 1220x1290 mm |
AF 81 Atelier Fenster Baujahr: 1981-1986
Dichtung am Fensterflügel befestigt, Scheibe außen mit 6 Stk. Schrauben befestigt.
keine Durchführung unten am Flügel für Kurbelstange vorhanden.
| Typ | "Flügelrahmen Innen" Maße |
| AF 54/90 | (BxH) 470x720 mm |
| AF 54/120 | (BxH) 470x990 mm |
| AF 70/120 | (BxH) 620x990 mm |
| AF 85/120 | (BxH) 770x990 mm |
| AF 100/120 | (BxH) 920x990 mm |
| AF 100/150 | (BxH) 920x1290 mm |
| AF 115/150 | (BxH) 1070x1290 mm |
| AF 130/150 | (BxH) 1220x1290 mm |
Hinweis: AF76 Atelier Fenster Baujahr: 1976-1981
Merkmale: Bei diesem Fenster lässt sich nur die Scheibe und nicht der Flügel zur Seite schieben,
gehalten wird der Flügel mit Gasdruckfedern (seitlich) für diesen Fenstertyp sind von uns,
keine Teile mehr lieferbar.
